Open CAD Studio 2026.38

Open CAD Studio 是一款独立的开源 CAD 软件，面向技术制图、布局出图和实体建模，能够原生读取与写入 DWG、DXF，无需转换服务，也不依赖 Autodesk、Bricsys 等商业厂商库。官网将其定位为免费的 DWG 与 DXF CAD，采用 GPL-3.0 许可，源码公开，可在浏览器或桌面端使用，并把图纸保存在本机。界面提供二十一种语言，包含简体中文与繁体中文，也可跟随系统语言。桌面版提供 Windows、Linux 以及 Apple Silicon macOS 安装包。Mac 用户从 GitHub 最新发行页下载 OpenCADStudio-*-macos-arm64.dmg，将 OpenCADStudio.app 拖入应用程序文件夹即可。应用目前为临时签名且未经 Apple 公证，若 Gatekeeper 拦截首次启动，需在系统设置的隐私与安全性中放行。网页版无需账号、无需安装，从图纸所在设备打开并下载保存结果。桌面版额外支持文件关联、访达缩略图、系统打印、PDF 输出、外部插件、命令脚本和无界面自动化。官网说明项目仍在活跃开发，关键生产图纸应自行备份，可复现问题请到 GitHub Issues 报告。保存目标覆盖 R14 至 2018，并支持恢复文件、网格与属性导出。几何内核负责三维实体运算，视口由 wgpu 做 GPU 加速。
主要功能
1. 原生打开、编辑、恢复并保存 DWG 与 DXF，覆盖 R14 至 2018，支持 BAK 与 SV$ 恢复文件，无需外部转换。

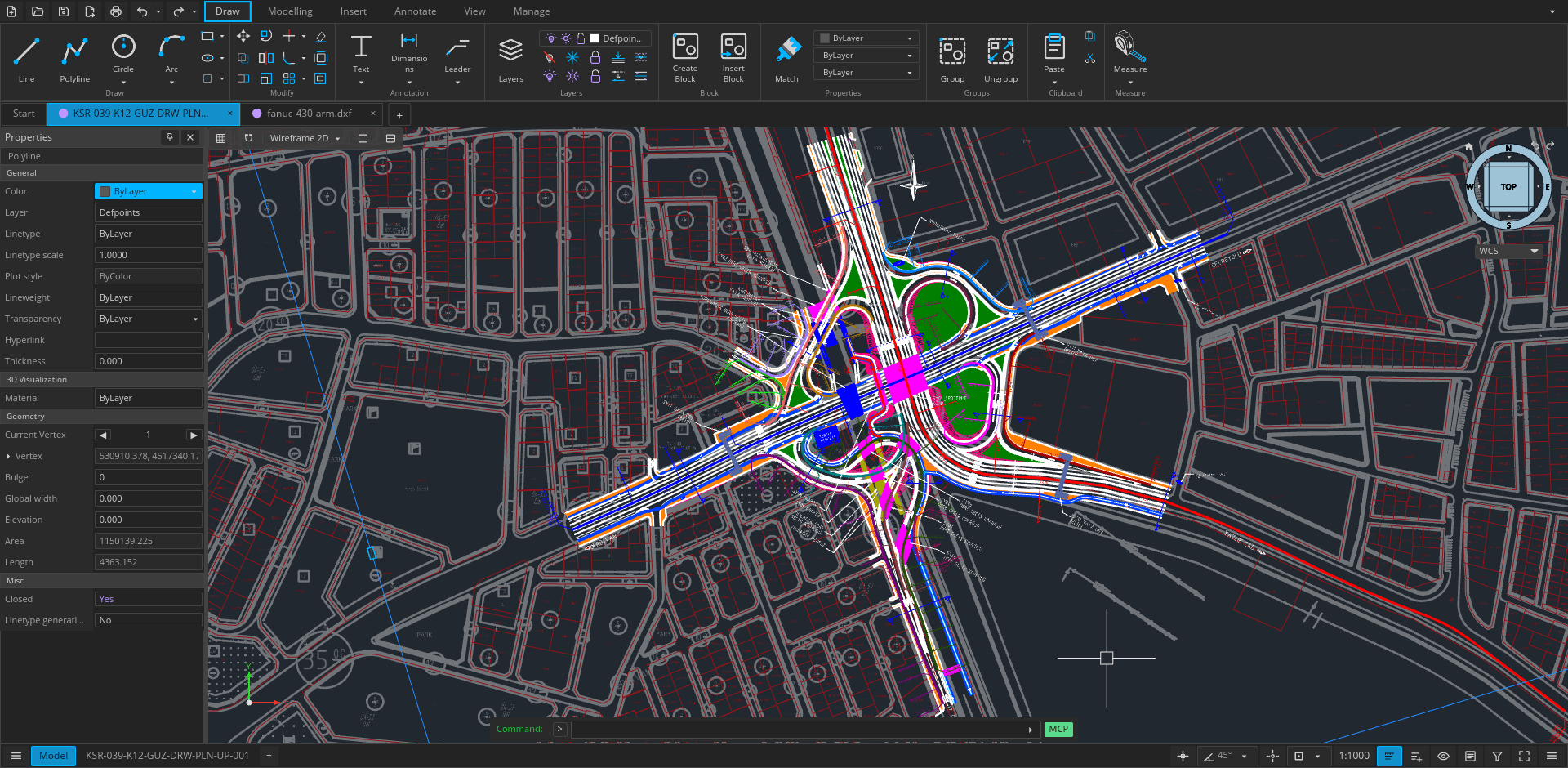

2. 二维精确绘图，包含直线、多段线、曲线、样条、填充、对象捕捉、追踪、图层、块与外部参照，常用命令有 LINE、PLINE、OFFSET、TRIM、FILLET 等。
3. 文档与出图工具，可添加文字、尺寸、引线、公差与表格，在图纸空间用视口与打印样式组织布局，桌面端可输出 PDF 并发送系统打印机。

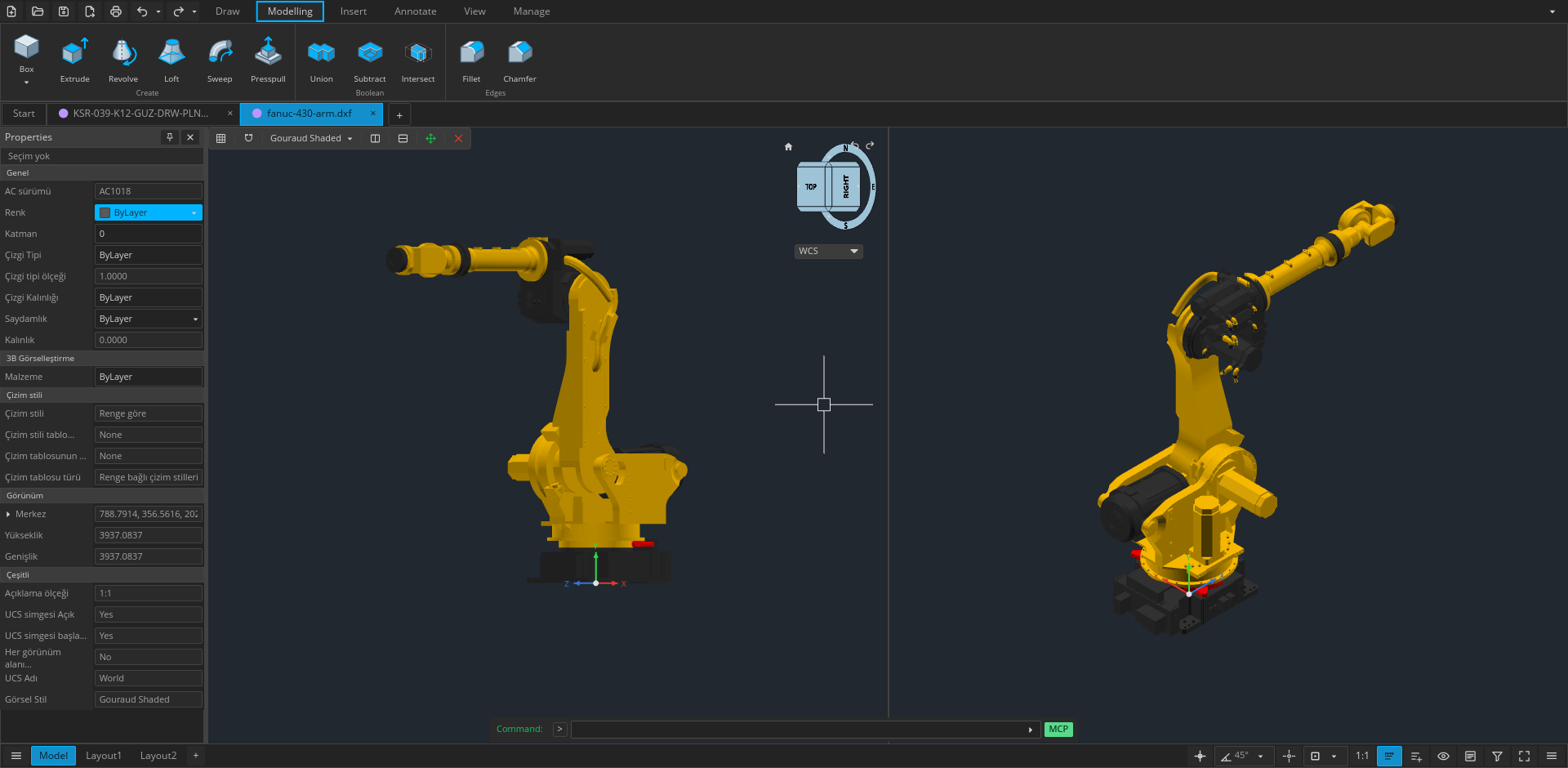

4. 内核驱动的三维建模，可创建基本体并执行拉伸、旋转、扫掠、放样与布尔运算，支持正交与透视观察、ACIS 实体可视化，以及 OBJ 导入与 STL、STEP AP203 导出。
5. GPU 加速二维与三维视口，桌面端可通过 Vulkan、DirectX 12 或 Metal，网页端使用 WebGL2 或可用的 WebGPU。
6. 桌面端扩展工作流，包括原生插件与插件管理器、命令脚本、无头转换，以及基于行式 JSON 的自动化接口。
