Open CAD Studio 2026.38 for Mac 开源免费的原生DWG与DXF绘图建模工具

Open CAD Studio是一款跨平台开源CAD应用，用来做技术制图、图纸布局和实体建模。软件用Rust编写，桌面端和网页端共用同一套编辑核心，可以直接打开、编辑并保存DWG和DXF，不必先交给外部转换服务。项目采用GPL-3.0许可，网页版无需账号、也无需安装，桌面安装包覆盖Windows、Linux以及Apple Silicon的macOS。

Open CAD Studio 2026.38 for Mac 破解版下载

独立开发者Hakan Seven自2026年3月起推进这个项目。它仍在持续开发中，官方提醒重要生产图纸先做好备份，可复现的问题可到GitHub反馈。界面可跟随系统语言，也可在21种语言里切换，其中包括简体中文。

Mac上怎么安装

目前公开发布的macOS包只支持Apple Silicon。从最新发行页下载OpenCADStudio-*-macos-arm64.dmg，打开镜像后把OpenCADStudio.app拖进应用程序文件夹即可。首次启动若被Gatekeeper拦住，到系统设置里的隐私与安全性中批准。应用采用ad-hoc签名，目前尚未由Apple公证。

网页版适合立刻打开图纸、改完再下载到本机。桌面版则多了文件关联、文件管理器缩略图、系统打印、PDF输出、原生插件、命令脚本和无界面自动化。大图或需要和系统深度配合时，更适合用桌面端。

能做什么

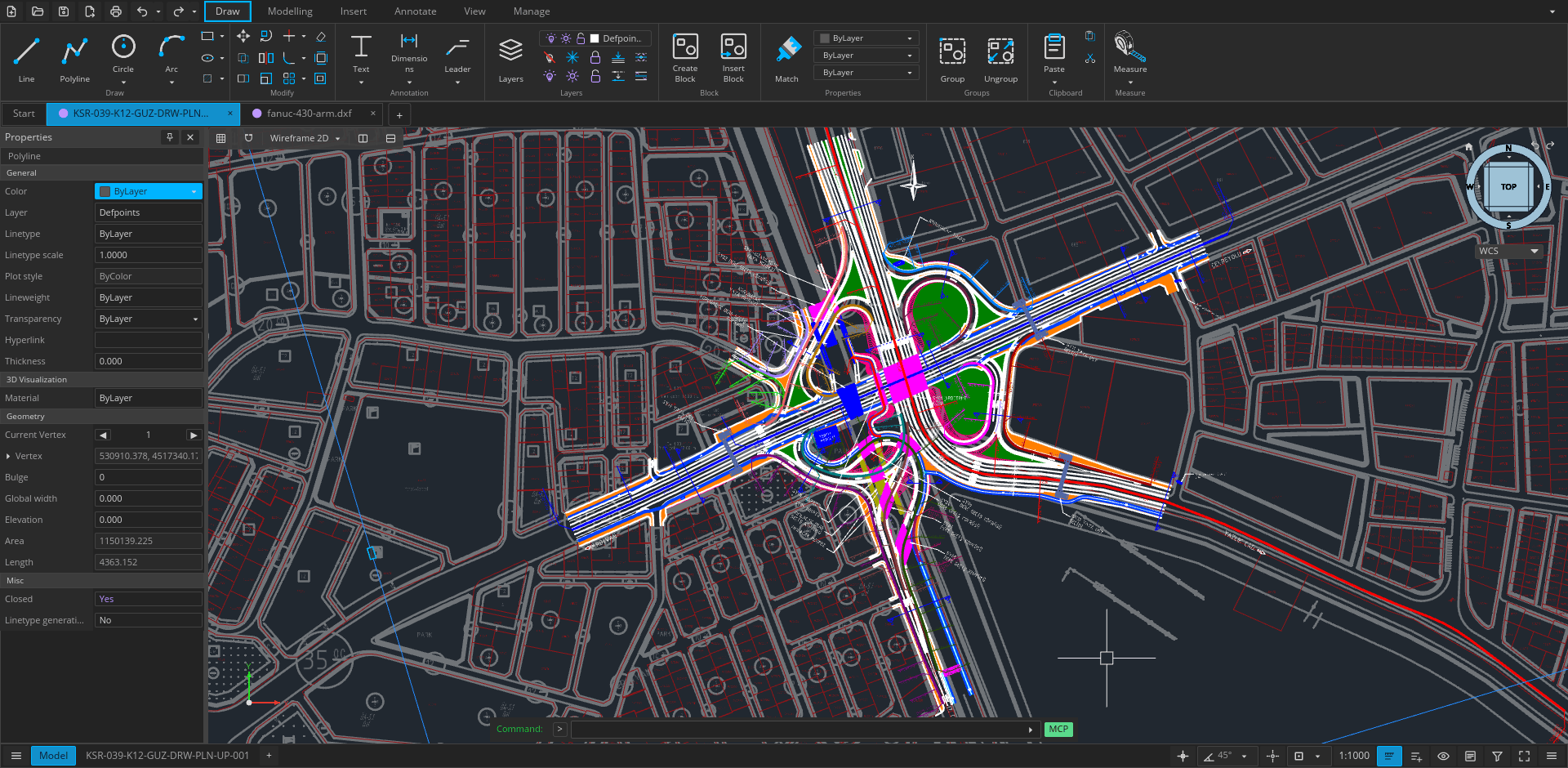

二维制图这边，可以画直线、多段线、曲线、样条和填充，配合对象捕捉、追踪、图层、块和外参照。常用命令包括LINE、PLINE、OFFSET、TRIM、FILLET。文档工具覆盖文字、尺寸、引线、公差和表格，也能在图纸空间里摆视口、用打印样式出图。

三维由几何内核支撑，可建基本体，再拉伸、旋转、扫掠和放样，并用布尔运算合并或切除实体。视口走GPU加速，支持正交和透视，ACIS实体可以网格化显示。OBJ可导入，STL和STEP AP203可导出。保存目标覆盖R14到2018的DWG与DXF，也能打开BAK和SV$恢复文件，桌面端还能出PDF，并从图形里抽出CSV属性。CTB和STB打印样式表可以加载和编辑。

版本号改成“年份.周次”，每周日发一版，网页和桌面来自同一份源码。应用内会弹出新版本提示。项目明确写着：关键生产文件仍需谨慎对待。

2026.38更新了什么

2026.38于2026年9月20日发布，是继2026.37之后的周更，网页与桌面同步同一修订。

建模、绘图和标注方面，同步了cadcodec 5b682ed以及cadkernel 6f046af，并跟上游acadrust对齐。锁定、正在收缩以及云占位图纸现在打开时不再崩溃。对齐长度加了保护，重复约束的提示也统一了。尺寸栏和约束栏改动更稳，内核已能求解同心几何。

渲染、出图和文件保真方面，去掉多余的锁定夹具，各平台合并后的出图代码对齐。其他软件写出的打印样式表可以加载。页面设置里的单位、自定义比例、对话框选项和出图系统变量有更新。新增GPU后端探测，老旧显卡会自动回退。发行说明里还写了Windows打印机介质、可打印区域，以及把图送到选定打印机、标出默认机并报告失败等项。

界面、网页和插件方面，图层使用表的重建被拆出来并加快。接受关键字的点步骤现在也能收点。网页端可以从字节流打开图纸。wasm32构建补上了字体下载和外参照打开相关调用的门控。对象捕捉默认打开。维护项还包括：等轴测绘图只作用于当前会话，水平/竖直约束与等长约束更接近参考行为，求解前先把对象转到水平或竖直轴上，以及确定、应用、关闭时增加丢弃保护。
